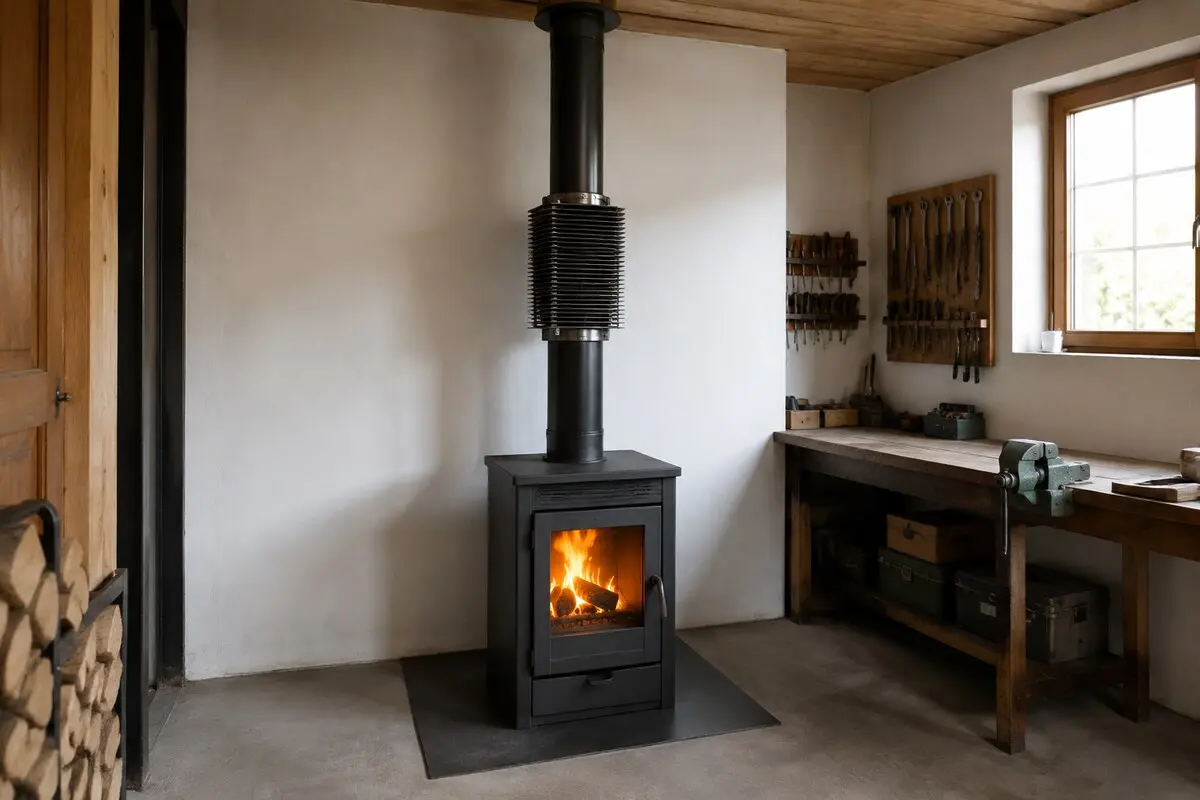

Was bedeutet: Abwärmeofen mit Wärmetauscher?

  • 24 mal gelesen

  • Ein Abwärmeofen mit Wärmetauscher ist ein hilfreiches und oft überlebenswichtiges Gerät im Kontext von Prepping und Survival, insbesondere für den autarken Betrieb und in Extremsituationen, in denen Energiequellen knapp oder nicht verfügbar sind. Dieser Ofen ermöglicht es, Abwärme effizient zu nutzen und Energie zu sparen, indem die erzeugte Wärme weitergeleitet und in verschiedenen Formen nutzbar gemacht wird.

    I. 1. Grundlagen eines Abwärmeofens

    Ein Abwärmeofen ist ein Ofen, der darauf ausgelegt ist, nicht nur direkt Wärme abzugeben, sondern auch die Abwärme – also die Wärme, die normalerweise ungenutzt in die Umgebung abgegeben würde – aufzufangen und sinnvoll weiterzuleiten. Traditionell besteht ein Ofen aus einem Brennraum, in dem Holz, Kohle oder andere Brennstoffe verbrannt werden. Bei dieser Verbrennung entstehen hohe Temperaturen, die oft über 300 °C hinausgehen. Ein Großteil dieser Hitze wird durch den Schornstein abgeführt, was eine erhebliche Energieverschwendung bedeutet.

    In einem Abwärmeofen hingegen wird die Abwärme teilweise oder vollständig zurückgehalten und kann mit einem Wärmetauscher auf eine weitere Nutzungsstufe gebracht werden.

    II. 2. Wärmetauscher im Survival-Kontext

    Ein Wärmetauscher ist ein Gerät, das Wärme von einem Medium auf ein anderes überträgt, ohne dass die Medien direkt in Kontakt kommen. Im Kontext von Survival-Situationen ist ein Wärmetauscher besonders wertvoll, da er es ermöglicht, die Hitze eines Ofens oder anderer Heizquellen in Wasser zu übertragen, das für Heizungen, Warmwasserbereitstellung oder auch Kochzwecke verwendet werden kann. Ein klassisches Beispiel ist das Erhitzen von Wasser durch den Wärmetauscher und dessen Weiterleitung in ein Heizsystem, das in einem Wohnbereich Wärme abgibt.

    II.I. Bauformen von Wärmetauschern:

    1. Luft-Wasser-Wärmetauscher: Hier wird die heiße Luft des Ofens genutzt, um Wasser zu erhitzen. Dieses heiße Wasser kann dann in Heizsysteme eingespeist oder zur Trinkwasseraufbereitung verwendet werden.
    2. Luft-Luft-Wärmetauscher: Dabei wird die heiße Abluft genutzt, um kalte Frischluft zu erwärmen, was die Effizienz des Heizens erhöht und Frischluftzufuhr ermöglicht.
    3. Röhrenwärmetauscher: Besteht aus mehreren Rohren, die in einem wassergefüllten Mantel verlaufen. Die Abwärme des Ofens erhitzt das Wasser, das in Rohren in den Wohnraum oder andere Bereiche geleitet wird.

    III. 3. Vorteile eines Abwärmeofens mit Wärmetauscher

    Im Survival- und Prepping-Kontext bietet ein solcher Ofen mehrere entscheidende Vorteile:

    • Effizienzsteigerung: Ein Wärmetauscher kann bis zu 60 % der Abwärme eines Ofens zurückgewinnen und nutzbar machen, was den Brennstoffverbrauch erheblich senkt und die Gesamteffizienz steigert.
    • Flexibilität: Die Wärme kann für unterschiedliche Zwecke genutzt werden, z. B. für die Raumheizung, Warmwasseraufbereitung und sogar zum Kochen oder Trocknen von Kleidung.
    • Nachhaltigkeit: In autarken Settings ist eine ressourcenschonende Energienutzung unerlässlich. Durch die Wiederverwendung der Abwärme wird weniger Brennstoff benötigt, was Vorräte schont.
    • Autonomie: Ein Abwärmeofen mit Wärmetauscher kann unabhängig von externen Energiequellen betrieben werden, was im Fall von Stromausfällen oder anderen Krisenlagen entscheidend ist.

    IV. 4. Konstruktionsmöglichkeiten und praktische Umsetzung

    Der Bau eines Abwärmeofens mit Wärmetauscher kann von einer einfachen Konstruktion bis hin zu komplexeren Systemen reichen. Hier sind einige Konstruktionsbeispiele, die für Survival und Prepping geeignet sind:

    V. Beispiel 1: Bau eines Abwärmeofens mit einfachem Wärmetauscher

    Materialien:

    • Ein stabiles Metallfass oder -behälter (z.B. 200-Liter-Fass)
    • Kupferrohr oder Edelstahlrohr (als Wärmetauscher)
    • Sand oder Steine zur Wärmespeicherung
    • Abgasrohr

    V.I. Schritt-für-Schritt-Anleitung:

    1. Fass und Wärmetauscher vorbereiten: Im Fass wird ein Kupfer- oder Edelstahlrohr als Wärmetauscher installiert. Dieses Rohr führt die heiße Abwärme durch das Fass, bevor sie ins Abgasrohr gelangt. Kupfer oder Edelstahl eignen sich besonders gut, da sie Wärme schnell leiten.
    2. Wärmetauscher positionieren: Das Rohr wird spiralförmig oder in Schlangenlinien durch den Ofen geführt, um die Abwärme möglichst lange zu nutzen. An den Enden des Wärmetauschers wird das Rohr mit einem Abgasrohr verbunden, das die restliche Wärme nach draußen leitet.
    3. Wärmespeicherung: Der Boden des Fasses wird mit wärmespeicherndem Material wie Sand, Steinen oder Ziegeln gefüllt. Diese Materialien absorbieren die Wärme und geben sie nach und nach an die Umgebung ab.
    4. Isolierung und Luftzufuhr: Damit der Ofen seine Wärme nicht zu schnell verliert, wird der Bereich um das Wärmetauscherrohr isoliert. Gleichzeitig wird eine Luftzufuhr am unteren Teil des Fasses installiert, damit das Feuer gleichmäßig brennt und die Wärme konstant abgegeben wird.
    5. Inbetriebnahme und Testlauf: Das System wird mit einem ersten Testlauf geprüft. Wenn der Ofen effizient arbeitet, sollte die Wärme sich gleichmäßig verteilen und das Fass nach dem Erlöschen des Feuers noch für mehrere Stunden Wärme abgeben.

    VI. Beispiel 2: Kombinierter Abwärmeofen mit Wasser-Wärmetauscher

    Ein Wasser-Wärmetauscher kann ebenfalls in einen Abwärmeofen integriert werden, um warmes Wasser für Heizung oder Sanitärzwecke zu erzeugen.

    Benötigtes Material:

    • Ein Metallfass
    • Edelstahl- oder Kupferrohr (für den Wasser-Wärmetauscher)
    • Wärmespeicher (z.B. Sand, Ziegel)
    • Wassertank oder Behälter

    VI.I. Schritt-für-Schritt-Anleitung:

    1. Einbau des Wasser-Wärmetauschers: Das Kupfer- oder Edelstahlrohr wird spiralförmig innerhalb des Fasses verlegt und an einen Wassertank oder Behälter angeschlossen. Durch die Erwärmung des Wassers im Wärmetauscher kann das warme Wasser für verschiedene Zwecke genutzt werden, z.B. zum Waschen oder als Heizwasser.
    2. Verbindung des Wärmetauschers: Der Wärmetauscher wird mit einem Ausgangs- und Eingangsventil versehen. Sobald das Wasser im System erhitzt wird, steigt es auf und fließt in den Wassertank, während kaltes Wasser nachströmt.
    3. Wärmespeicher optimieren: Das Fass wird um den Wärmetauscher herum mit Sand oder Steinen gefüllt, damit die gespeicherte Wärme auch nach dem Erlöschen des Feuers über einen langen Zeitraum abgegeben wird.
    4. Regelung der Wärmeabgabe: Ein Ventil kann installiert werden, um die Temperatur des Wassers zu kontrollieren und bei Bedarf zu regulieren.
    5. Testlauf und Kontrolle: Der Ofen wird getestet, um sicherzustellen, dass der Wärmetauscher die Wärme effizient in das Wasser überträgt und keine Lecks auftreten.

    VII. Praktische Tipps

    • Sicherheitsaspekte: Da der Wärmetauscher heiß wird, sollte er gut isoliert und sicher verbaut sein.
    • Materialwahl: Kupfer und Edelstahl sind ideal, da sie hitzebeständig sind und Wärme schnell weiterleiten.
    • Verbindung zum Wassertank: Der Wassertank sollte hitzebeständig und aus sicherem Material gefertigt sein.

    Mit einem Abwärmeofen mit Wärmetauscher lässt sich nicht nur Raumwärme, sondern auch warmes Wasser erzeugen – eine wertvolle Ressource in einer Survival-Situation.

    VIII. 5. Sicherheitsaspekte und Wartung

    Beim Einsatz eines Abwärmeofens mit Wärmetauscher ist es wichtig, regelmäßig die Bauteile auf Abnutzung zu überprüfen. Besonders in einem Survival-Setting könnte der Zugang zu Ersatzteilen eingeschränkt sein. Daher sollten die Rohrverbindungen und das Material des Wärmetauschers regelmäßig auf Risse oder Ablagerungen kontrolliert werden. Auch die Überprüfung der Ventile und eventuellen Pumpen ist wichtig, um Ausfälle zu vermeiden.

    In geschlossenen Räumen ist zudem auf eine ausreichende Belüftung zu achten, um eine Kohlenmonoxidvergiftung zu verhindern, da Abwärmeöfen wie jeder Ofen potenziell gefährliche Gase abgeben können. Ein CO-Melder in der Nähe des Ofens ist empfehlenswert.
